Parcours de découverte du SYSML

Guillaume FANTOLI propose ce parcours qui permet à l’élève de découvrir les diagrammes suivants :

- de contexte
- des exigences
- des cas d’utilisation
- simplifié des blocs internes
- d’activité

L’approche de chacun des diagrammes est organisée de la même façon :

- une présentation du diagramme

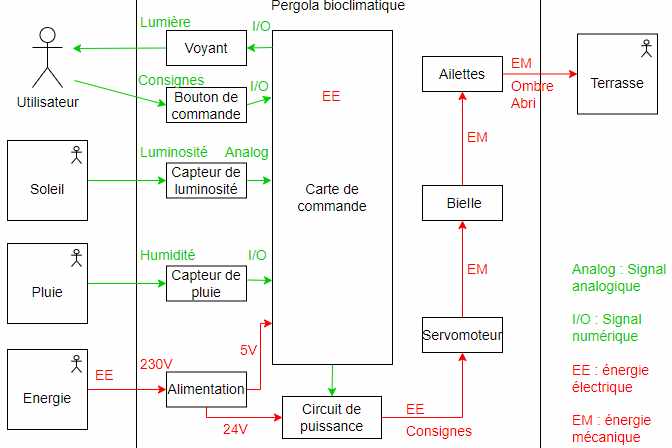

- un exemple pour la pergola bioclimatique
- deux exercices de lecture portant sur l’éclairage automatique et le radar de recul
- un exercice de réalisation du diagramme portant sur le réfrigérateur

Il est souhaitable que les diagrammes soient abordés dans l’ordre chronologique proposé en introduction.

Les ressources sont disponibles au format papier et pour l’exerciseur de l’ENT Néo.

Les présentations des diagrammes sont issues des travaux de Igor FERRIEU disponible ici.
