BCP ELEEC : Mise en service du TGBT DICTALIS

Comment réaliser en toute sécurité le contrôle d’une installation électrique de distribution d’énergie dans le domaine TERTIAIRE, afin d’en vérifier la conformité ?

 Présentation

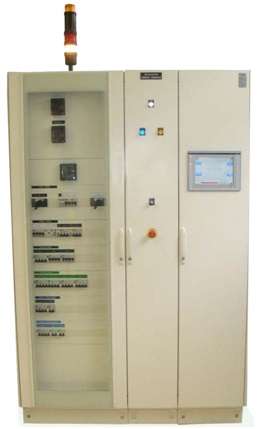

Le TGBT Dictalis est constitué d’une armoire de distribution électrique communicante qui permet de réaliser la gestion en énergie d’un bâtiment ou d’une entreprise.

  • A cette armoire TGBT, sont associés des coffrets d’alimentation qui sont les suivants :
    • Coffret éclairage permettant d’alimenter et de gérer une ou plusieurs zones d’éclairage.
    • Coffret chauffage permettant d’alimenter et de gérer une ou plusieurs zones de chauffage.
    • Coffrets avec interface de communication Modbus (automate Micro ou automate Twido).
  • Points abordés :
    • la distribution électrique,
    • la communication,
    • la sécurité,
    • la mise en service et la maintenance.

 Auteur(s)

M. Olivier DUPONT, M. Jean-Marc GODELLE, M. Frédéric RIQUIER et M. Franck SAVARY professeurs d’électrotechnique du lycée Pierre Mendès France de PERONNE.


 Téléchargement

Sujet CCF E32 : Mise en service du TGBT DICTALIS - Elève format Word - 461.9 ko
Sujet CCF E32 : Mise en service du TGBT DICTALIS - Professeur format Word - 464.5 ko
Dossier technique TGBT DICTALIS format PDF - 3.5 Mo


Plan réseau BAC Pro ELEEC - Lycée PMF format Word - 1018.4 ko
Mise à jour : 2 juillet 2013
